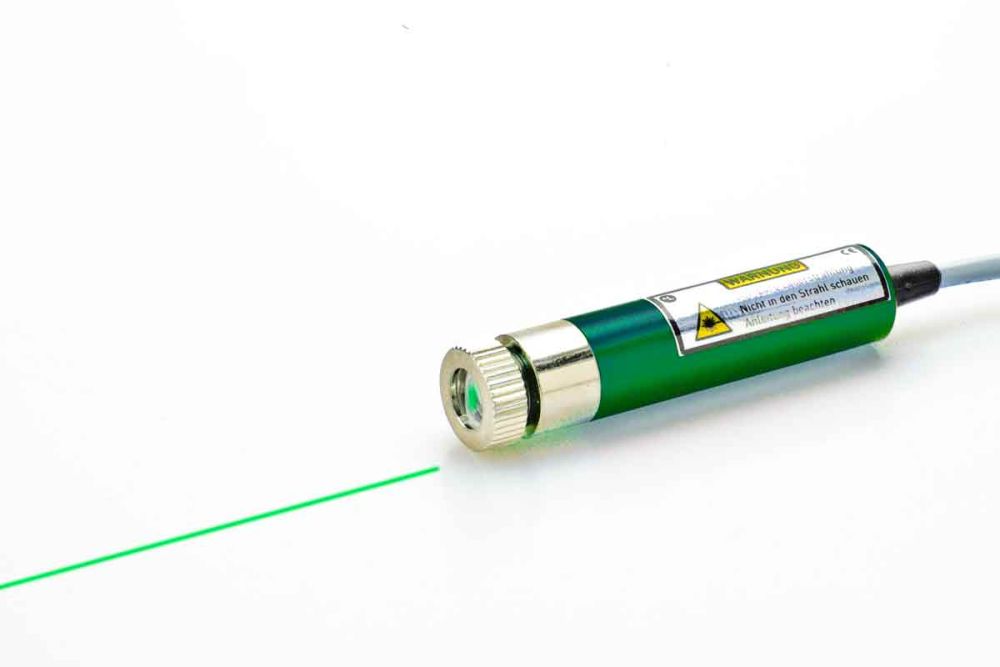

40 mW grünes Linienlaser Modul: Höchste Leistung und Sichtbarkeit für industrielle Anwendungen. Justierbarer Fokus und Linienlage, herausragende Zuverlässigkeit und Lebensdauer.
- Sehr gut sichtbare grüne Linie
- Zahlreiche Linienwinkel wählbar
- Weitspannungseingang
- Geringe Wärmeentwicklung
Die neuen LLMi Lasermodule von MediaLas sind das Resultat aus den Erfahrungen und Erkenntnissen der vergangenen Jahre. Diese kleinen und durchdachten Alleskönner besitzen eine intergrierte Hybrid-Treiberelektronik aus der NeoDrive Serie mit einem Weitspannungseingang, der für einen breiten Versorgungsspannungsbereich ausgelegt wurde. Die bisherigen externen Schaltwandler in der Zuleitung werden beim neuen LLMi Modul nicht mehr benötigt. Zudem haben wir nun alle LLMi Module in isolierter Bauweise ausgeführt, so dass auch bei einem parallelen Betrieb mehrerer Laser in einer Maschine keinerlei störenden Schlüsse oder Verbindungen mehr auftreten können. Durch die Hybridauslegung der Elektronik ergibt sich ein hoher Wirkungsgrad mit einer entsprechend geringen Wärmeentwicklung. Die meisten LLMi Module können deshalb ohne weitere Kühlung betrieben werden. Es genügt die Klemmung in einer Halterung.
Neben den kleinen Abmessungen muss die weiter verbesserte Zuverlässigkeit mit einer sehr langen Lebensdauer hervorgehoben werden. Der Fokus, d. h. die Linienbreite, aber auch die Linienposition, können eingestellt werden. Dies geschieht schnell und einfach durch Drehen des vorderen Messingrings, der auch die Linienoptik enthält.
Elektrischer Anschluss
Die LLMi Module sind mit einem Kabelknickschutz und einer flexiblen Schlauchleitung versehen. Die Enden sind als offene Enden mit Aderendhülsen ausgeführt, was einen einfachen Anschluss an beliebige Spannungsquellen zulässt. Kundenspezifisch können zahlreiche Steckverbinder adaptiert werden, außerdem sind Leitungslängen bis 100 m möglich. Das Gehäuse ist isoliert und führt kein Potential.
Optionen
Alle LLMi Module sind mit einem 3-linsigen Glaskollimator versehen. Dieser erlaubt bestmögliche Strahlqualität und gute Fokussierbarkeit, auch auf lange Distanzen.
Die selektierbaren Glaslinienoptiken bieten eine etwas dünnere Laserlinie sowie eine "gaussförmige" Lichtverteilung innerhalb der Linie. Die Laserlinie ist im Mittelpunkt hell und wird dann zu den Linienenden hin immer dunkler, während die Kunststoff-Optiken eine ziemlich gleichförmige Verteilung über den gesamten Strahl erzeugen.
Technische Daten
| Laserleistung |
40 mW |
| Wellenlänge / Farbe |
520 nm GRÜN |
| Linienwinkel / Linienlänge |
wählbar |
| Fokusentfernung |
ca. 5 cm bis unendlich |
| Linienstärke |
ca. 0,5 mm - ca. 3 mm |
| Divergenzwinkel |
typ. < 0,4 mrad |
| Versorgung |
12 - 30 VDC / < 50 mA |
| Potential am Gehäuse |
Potentialfrei, isoliert |
| Schutzeinrichtungen |
Verpolschutz, Unterspannungsschutz, Überspannungsschutz |
| Kabellänge |
Flexleitung ca. 100 cm, bis 100 m möglich |
| Laserklasse nach Einrichtung |
Klasse 1/2 |
| Abmessungen |
12 x 55 mm |
| IP Klassifizierung |
IP 40 |
| Temperaturbereich |
- 15°C - +45°C |
| Lebensdauer MTTF |
typ. > 25.000 h |
Linienlänge
Je nach Anwendungsfall können die Module mit verschiedenen Strahlwinkeln gewählt werden, die die Länge der Laserlinie erzeugen. Je größer der Abstrahlwinkel, desto länger die Linie. Für unsere LLMi Laser stehen folgende Winkel zur Verfügung:
ACHTUNG! Die Linienlänge steigt linear mit der Entfernung. Bei 2m ist somit auch die Linienlänge doppelt so lang und umgekehrt.
| Winkel |
Entfernung |
Linienlänge ca. |
| 10° |
1 m |
17 cm |
| 20° |
1 m |
0,35 m |
| 30° |
1 m |
0,54 m |
| 35° |
1 m |
0.63 m |
| 45° |
1 m |
0.83 m |
| 60° |
1 m |
1.16 m |
| 70° |
1 m |
1.40 m |
| 90° |
1 m |
2 m |
| 110° |
1 m |
3 m |
| 120° |
1 m |
3,4 m |
Linienbreite
Bei den LLMi-Modulen lässt sich die Linienbreite, auch "Fokus" genannt, einfach und schnell auf die gewünschte Breite oder Entfernung einstellen. Die Optiken sind im vorderen Messingring montiert und lassen sich mittels eines Feingewindes sehr einfach und gefahrlos verstellen. Für jede gewünschte Entfernung kann so die Linienbreite auf das technisch machbare Optimum eingestellt werden. Ist die gewünschte Linienbreite einmal gefunden, wird die Optik mittels Schraubenlack im Gewindegang gesichert. Weitere Informationen erhalten Sie im Video oder im beigelegten Infoblatt.
Sichtbarkeit und Helligkeit
Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Prinzipiell gilt:
- Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine größere Fläche verteilt wird
- Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
- Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
- Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist
- Laserleistung: Je höher die Laserleistung, desto heller die Laserlinie
Lasersicherheit
Detaillierte Infos zur Lasersicherheit und Klassifizierung finden Sie
hier
Hinweise
- Laserklasse beacheten!
- Versorgung stabilisiert und peak-frei!
- Halterung bitte mitbestellen!
Optional
- Verschiedene Steckverbinder mit kundenspezifischer Kabelänge
- Vorfixierter Fokus auf kundenspezifische Entfernung
