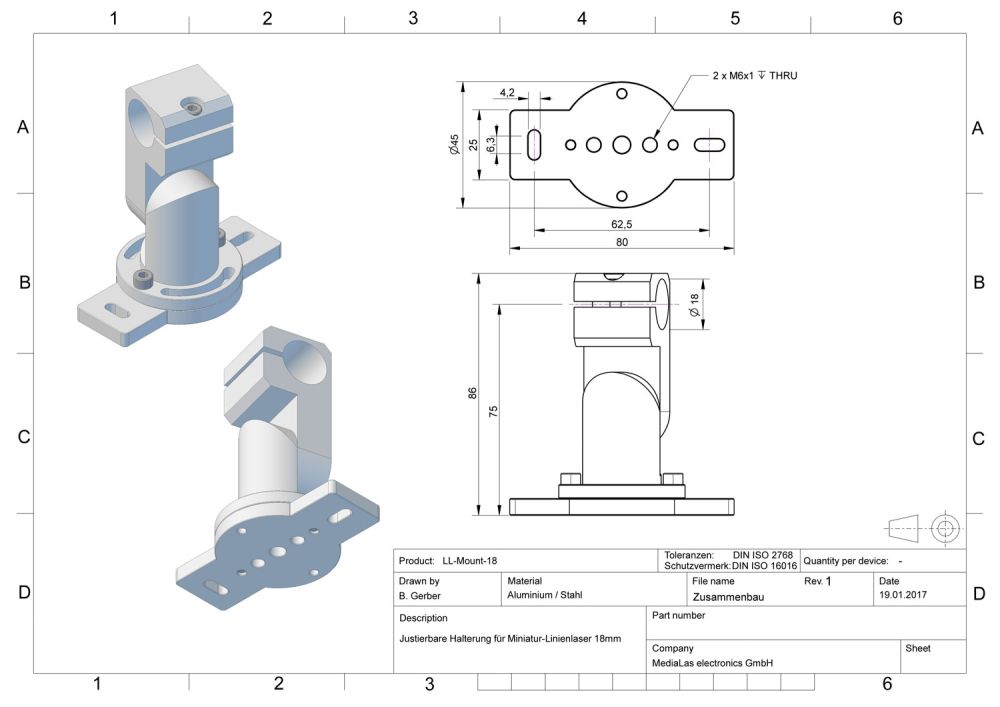

Stabile, justierbare Halterung für 18 mm Linienlaser Module.
Dient gleichzeitig der Wärmeabfuhr. Das Lasermodul wird geklemmt und kann jederzeit verändert und verschoben werden. Gefertigt aus eloxiertem Aluminium. Einstellbar in Kippung und Drehung.
Durchdachte Konstruktion für grossen Kippbereich von über 200° in Tilt (Y-Achse), sowie 360° in Pan (X-Achse). Fixierung der Pan-Achse mittels Passstift im Sockel. In der Bodenplatte stehen sowohl Langlöcher für die Oberflächenmontage, als auch verschiedene Gewindeeinsätze für die Durchmontage zur Verfügung.
Technische Daten:
| Abmessungen |
ca. 86 h x 45 b x 80 mm |
| Klemmloch |
18 mm |
| Klemmlochhöhe über Boden |
ca. 74 mm |
| Material |
Aluminium eloxiert. Klemmschraube Edelstahl |
| Montageloch Abstand |
Langlöcher: ca. 82 mm
2x M4 Gewinde ca. 37 mm
2x M6 Gewinde ca. 20 mm |
| Kippbereich |
> 200° |
| Drehbereich |
Unlimited > 360° |
ACHTUNG! Lieferung ohne Lasermodul!
