Hybrid Laserdioden Treiber aus der NeoDrive Serie, mit präziser Stromregelung, schneller Modulation und sehr geringer Wärmeentwicklung. Ströme bis ca. 5A mit analoger Regelung über einen Modulationseingang. Sauberer Ausgang, geringer Ripple. Zahlreiche Schutzvorrichtungen erhöhen die Zuverlässigkeit im Regelbetrieb. Einfaches Setup durch vorgewählte Einstellbereiche für verschiedene Dioden.
Unsere Hybrid Laserdioden Treiber sind Bestandteile einer neuen Laserdioden Treiber Generation und kombiniert zwei prinzipielle Schaltungselemente zu einer idealen Kombination mit deutlich verringerter Verlustleistung bei höchstmöglicher Stabilität der Stromregelung. Ein stabiler Schaltregler mit geringem Ripple befeuert eine nachgeschaltete Linearstufe, die für den Strom zur Laserdiode verantwortlich ist. Diese Linearstufe ist in LowDrop Schaltungstechnik aufgebaut. Der vorgeschaltete Schaltregler erzeugt eine Versorgungsspannung, die genau diesen LowDrop Bereich abdeckt, so dass die Leistungsverluste am Regeltransistor auf ein Minimum begrenzt werden.

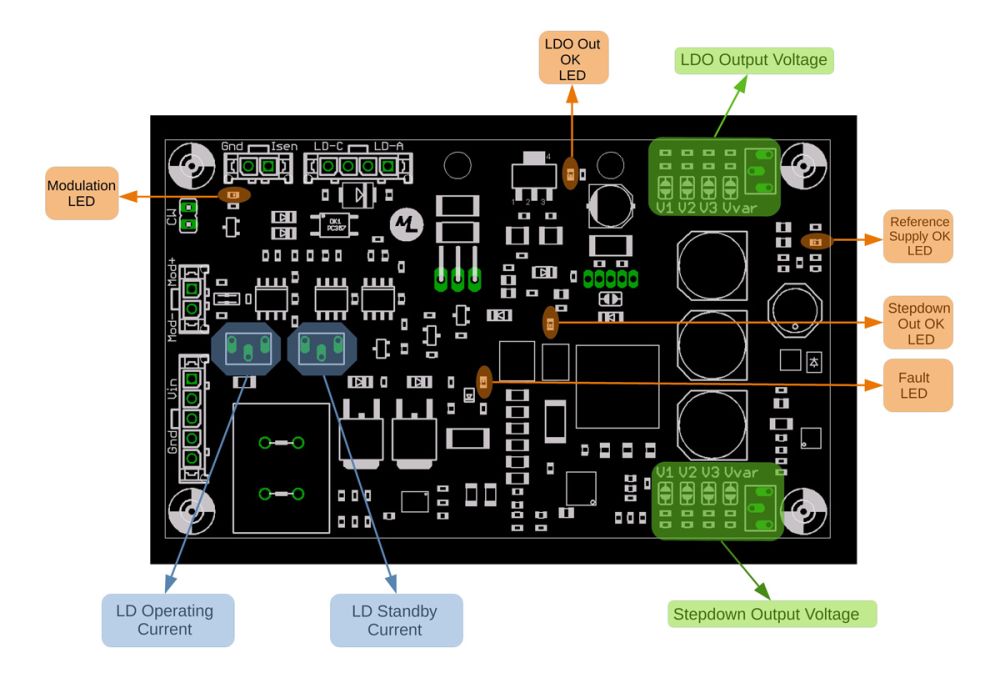

Zahlreiche LEDs auf dem Treiberboard zeigen sämtliche Betriebszustände in Echtzeit. Somit können Fehler schnell und effektiv verfolgt und eingegrenzt werden. . Zahlreiche Schutzschaltungen erhöhen die Zuverlässigkeit im Regelbetrieb.
Der grosszügig bemessene Eingangsspannungsbereich erlaubt die Integration in nahezu beliebige Umgebungen. Die hohe verfügbare Diodenspannung am Ausgang erlaubt auch die kontrollierte Steuerung von seriengeschalteten Laserdioden. Auch in diesem Fall stellt sich eine geringe Verlustleistung an der Endstufe ein.
Der Treiber ist auch in OEM Versionen erhältlich. Hierfür bitten wir um Ihre Anfrage.
Technische Daten
| Maximum Diodenstrom: |
5 A |
| Diodenspannung: |
2 - 12 V |
| Modulation: |
Analog 0 bis ca. 500 kHz |
| Modulationsspannung: |
0 - 5 V |
| Versorgungsspannung: |
9 -30 VDC |
| Abmessungen: |
ca. 60 x 100 x 30 mm |
Features
- Sehr geringer Ripple am Diodenausgang
- Sehr geringer Leistungsverlust am Treiber
- Sehr geringe Wärmeentwicklung
- Überstrombegrenzung
- Verpolungsschutz
- OnBoard LEDs für sämtliche Betriebszustände
Lieferumfang
- Betriebsbereiter Treiber
- Steckfertige Anschlussleitungen
- Montageschrauben
- Manual
