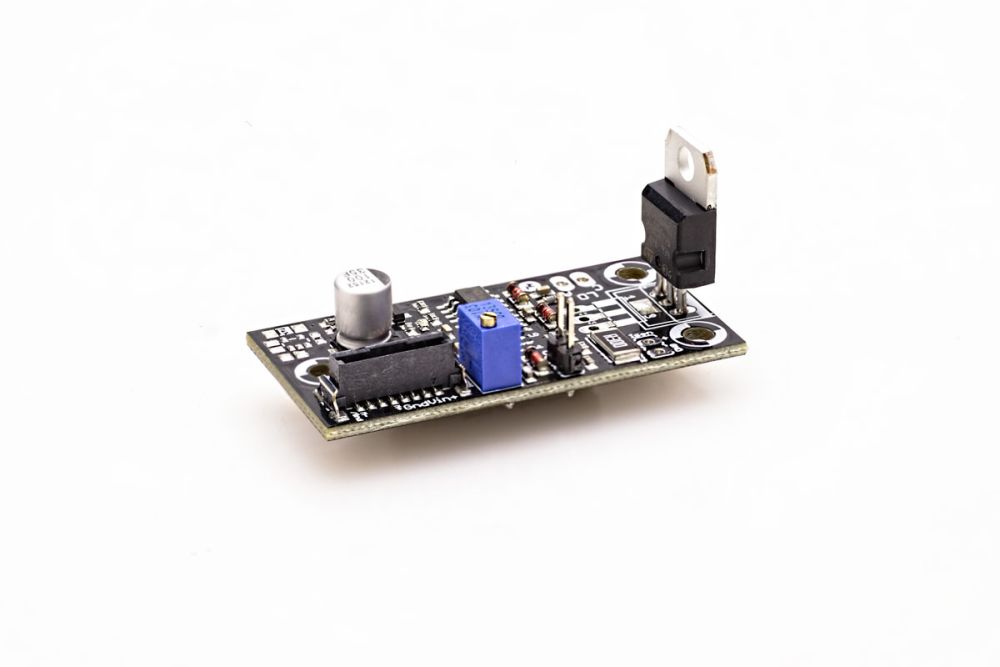

Sehr universeller Laserdioden Treiber in LowDrop Schaltung für geringste Verluste am Transistor bzw. niedrige Versorgungsspannung, eine blaue Laserdiode kann so bei 5 VDC betrieben werden.
Der maximale Strom darf bis zu 2 A betragen, während die maximale Diodenspannung bis 24 V betragen darf. Somit kann auch eine Reihenschaltung mehrerer Dioden problemlos betrieben werden. Auch für eine Diodenarray wird somit nur ein Treiber benötigt. Beispiel: 4x OSRAM Blaudiode in Reihe, oder sogar 10x Oclaro Rotdiode in Reihe. Die Stromregelung wird mittels eines Onbard Potentiometers eingestellt.
Die Modulation kann sowohl per TTL oder auch analog erfolgen. Zusätzlich befindet sich ein CW Jumper auf dem Board, der den dauerhaften Betrieb ohne extra Modulation erlaubt. Die Anschlüsse erfolgen über einen MiniBridge Steckverbinder. Ein konfektioniertes Flachbandkabel wird mitgeliefert.
Technische Daten
| Maximum Strom: |
2 A |
| Maximum Diodenspannung: |
ca. 24 V |
| Maximum Versorgungsspannung: |
ca. 25 V |
| Minimaler Spannungsunterschied: |
ca. 0,5 - 1 V |
| Modulation: |
0 - 50 kHz |
| Modulationsspannung: |
0-5V TTL oder Analog |
| Abmessungen: |
48 x 24 mm |
Lieferumfang inklusive passendem Steckverbinder.mit Flachbandleitung 25cm. Längere Anschlüsse auf Anfrage.
Für den Betrieb muss der Transistor gekühlt werden!
