Übersicht

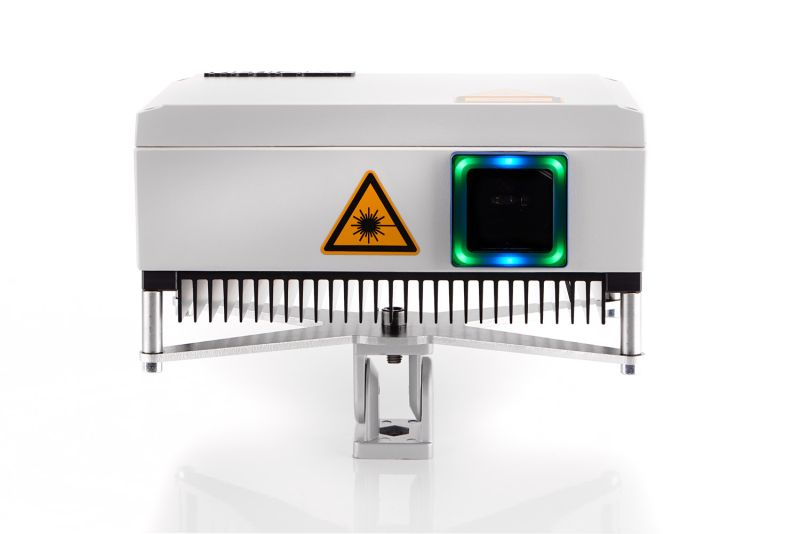

Die MediaLas LaserCAM Software dient der Ansteuerung von ILP Laserprojektoren und bietet umfangreiche Interfacemöglichkeiten sowie Bedienerfunktionen für die laserbasierte Werkerführung. Eine beliebig skalierbare Entzerrung für beliebige Oberflächen, Schrägprojektion oder Querprojektion wurde geschaffen, womit sich auch komplizierte Projektionsszenarien sauber an die Arbeitsfläche anpassen lassen.
Durch die offenen Schnittstellen nach aussen können Daten in nahezu beliebiger Form importiert werden, vom einfachsten CAD Fileformat bis zu Koordinatendaten mittels serieller Übertragung oder automatisierten Prozessen von einer SPS. Vorab erstellte Konturen und Zeichen können somit mittels einfachsten Klartextkoordinaten positioniert und verändert dargestellt werden.
Eine sehr hilfreiche TeachIn Funktion mit einem Echtzeit-Lasercursor erlaubt die Konturerstellung direkt am Werkstück ohne Vorabdaten aus CAD oder Anbindung an eine externe Steuerung.
Entzerrung auf die Arbeitsfläche
Um auch extreme Projektionswinkel bzw. nicht ebene Projektionsflächen zu entzerren, haben wir eine skalierbare Entzerrungsmatrix entwickelt, die anhand von Positionspunkten eine durchgehend lineare Entzerrung auf beliebige Flächen erlaubt. Somit kann der Laserprojektor an beliebigen Stellen montiert werden, solange der Laserstrahl nicht durch Gegenstände unterbrochen wird.
Datenübernahme aus CAD
Zweidimensionale CAD Daten können schnell und einfach in LaserCAM übernommen werden. Dabei sind hauptsächlich die folgenden Dateiformate zulässig:
- DXF
- DWG
- PLT
- EPS
- HPGL
- u.v.m.
Die Dateiübernahme kann automatisch über ein einstellbares Verzeichnispolling erfolgen, so dass von einem externen Host eine einfache automatische Steuerung möglich ist.
Positionierung von vordefinierten Markern
LaserCAM kann vordefinierte Marker, auch Patterns genannt, an beliebigen Stellen im Koordinatenfeld anzeigen. Hierfür erhält LaserCAM eine externe Positionsangabe in Klartext. Diese kann über eine serielle Schnittstelle, über eine IP Schnittstelle oder beliebige andere Schnittstellen empfangen werden.
Kontur TeachIn
LaserCAM bietet eine sehr leistungsfähige Funktion für die Definierung von Konturen. Oft können per CAD nicht die passenden Bilder zur Verfügung gestellt werden oder es steht gar keine CAD Zeichnung zur Verfügung. Prominentes Beispiel: Ein Kabelstamm. Hier kann mittels TeachIn die jeweilige Start- und Endposition einer Leitung, mitsamt dem Verlegeweg, schnell und einfach direkt am Werkstück eingelernt werden. Hierzu stellt LaserCAM einen Echtzeit-Cursor in Laser zur Verfügung. Die Abtastung und Erstellung erfolgt in der selben Art, wie man es von beliebigen CAD Programmen gewohnt ist. Auch hier können beliebig viele Konturen angelegt, abespeichert und beliebig vielen Projekten zugeordnet werden.
Der Abruf erfolgt über eine einfach zu bedienende Touch Oberfläche, die jedoch auch über externe Steuersignale ansprochen werden kann. Auf Ausgabefeldern werden die einzelnen Konturen abgelegt und mittels TouchScreen, Fussschalter, Maus, Trackball oder externen Steuersignalen ausgewählt. Die Projektion erfolgt ohne zeitliche Verzögerung.
Weitere Funktionen
Zahlreiche weitere Funktionen runden LaserCAM ab. Beispiele:
- Helligkeitseinstellung des Lasers von der Software aus
- Kaskadierung mehrerer Projektoren (optional)
- Automatische Höhenentzerrung
- Automatische Laserabschaltung (Laser Timeout)
- Passwortgeschützte Benutzerebenen
- Fernsteuerung über SPS bzw. IP Schnittstelle
- Bedienung mittels TouchButtons oder Fußschalter
- u.v.m.
