Kompakter roter 100 mW Linienlaser im IP65 wasserfesten Gehäuse und fester Optik.
MediaLas Kompakt Linienlaser sind für den Einsatz in industriellen Umgebungen entwickelt worden. Das wasser- und staubdichte Gehäuse erlaubt den Einsatz auch in schwierigen Umgebungen im Sägewerk oder bei der Steinbearbeitung, auch und vor allem auch in offenen, ungeheizten Arbeitsumgebungen, da der Temperaturbereich bis -15° C angegeben ist. Die Laserdioden sind mit einer ACC Regelung versehen, so dass eine hohe Stabilität gewährleistet ist. Zusätzlich haben wir in die integrierte Elektronik eine sogenannte "Anlauframpe" eingebaut, die den Strom im Einschaltmoment langsam hochfährt, was die Gefährdung der Laserdiode durch Einschaltspitzen drastisch verringert. Sie können deshalb bei diesen Linienlasern von einer höchstmöglichen Zuverlässigkeit ausgehen.
Das Modul ist auf einen fixen, gleichmässigen Fokus (unendlich) eingestellt und wird mit 110° Glaslinse ausgeliefert. Die sehr homogene Laserlinie fadet zu den Enden hin aus (Gauss-nahe Lichtverteilung), was eine sehr schöne Lichtverteilung von Innen nach Aussen ergibt. Das zylindrische Gehäuse kann in eine Halterung geklemmt werden, was zusätzlich die entstehende, leichte Wärme abführt und somit auch die Lebensdauer verlängert.
Elektrischer Anschluss
230V Version: Die 230V Version besitzt eine Zuleitung mit Hohlsteckverbinder, sowie ein passendes Steckernetzteil.
12 - 25V Version: Die Lasermodule sind mit einer flexiblen Anschlussleitung versehen. Wählen Sie die 24V Version, so ist in der Zuleitung ein kleiner Adapter eingeschrumpft. Die Enden sind als offene Enden mit Aderendhülsen ausgeführt und können direkt an ein vorhandenes Netzteil oder eine Verteilerschiene angeklemmt werden. Ein Verpolungsschutz ist integriert.
Technische Daten
| Laserleistung: |
100 mW |
| Wellenlänge: |
648 - 650 nm ROT |
| Auslenkwinkel: |
110° Gesamt |
| Linienlänge nach 1 m: |
ca. 3 m |
| Laserklasse: |
1/2 |
| Anschluss 230VAC: |
Hohlsteckverbinder + Steckernetzteil, Zuleitung ca. 2 m |
| Anschluss 12-25V: |
Schlauchleitung mit Aderendhülsen, ca 1 m |
| IP Bewertung: |
IP 65 |
| Abmessungen: |
ca. 18 x 100 mm |
| Lebensdauer: |
typ. > 25000 h bei Betrieb an metallischer Halterung |
| Temperaturbereich: |
ca. -15° C - 45° C |
Sichtbarkeit und Helligkeit
Die Helligkeit der Laserlinie ist von vielen Faktoren abhängig. Prinzipiell gilt:
- Linienlänge: Je länger die Linie, desto geringer die Helligkeit, da die Lichtleistung auf eine grössere Fläche verteilt wird
- Laserfarbe: Grün wirkt wesentlich heller als Rot oder Blau
- Arbeitsfläche: Je dunkler und matter die Oberfläche, desto dunkler erscheint das Licht
- Umgebungshelligkeit: Je heller das Umgebungslicht, desto dunkler erscheint die Laserlinie. Dies liegt am menschlichen Auge, welches seine Empfindlichkeit herunter fährt, je nach Umgebungshelligkeit. Bei direkter Sonneneinstrahlung ist es sehr schwierig, noch eine Laserlinie zu erkennen, da die Netzhaut bereits gesättigt ist.
- Laserleistung: Je höher die laserleistung, desto heller die Laserlinie. 100 mw = sehr gute Sichtbarkeit.
Montage und Linienlänge

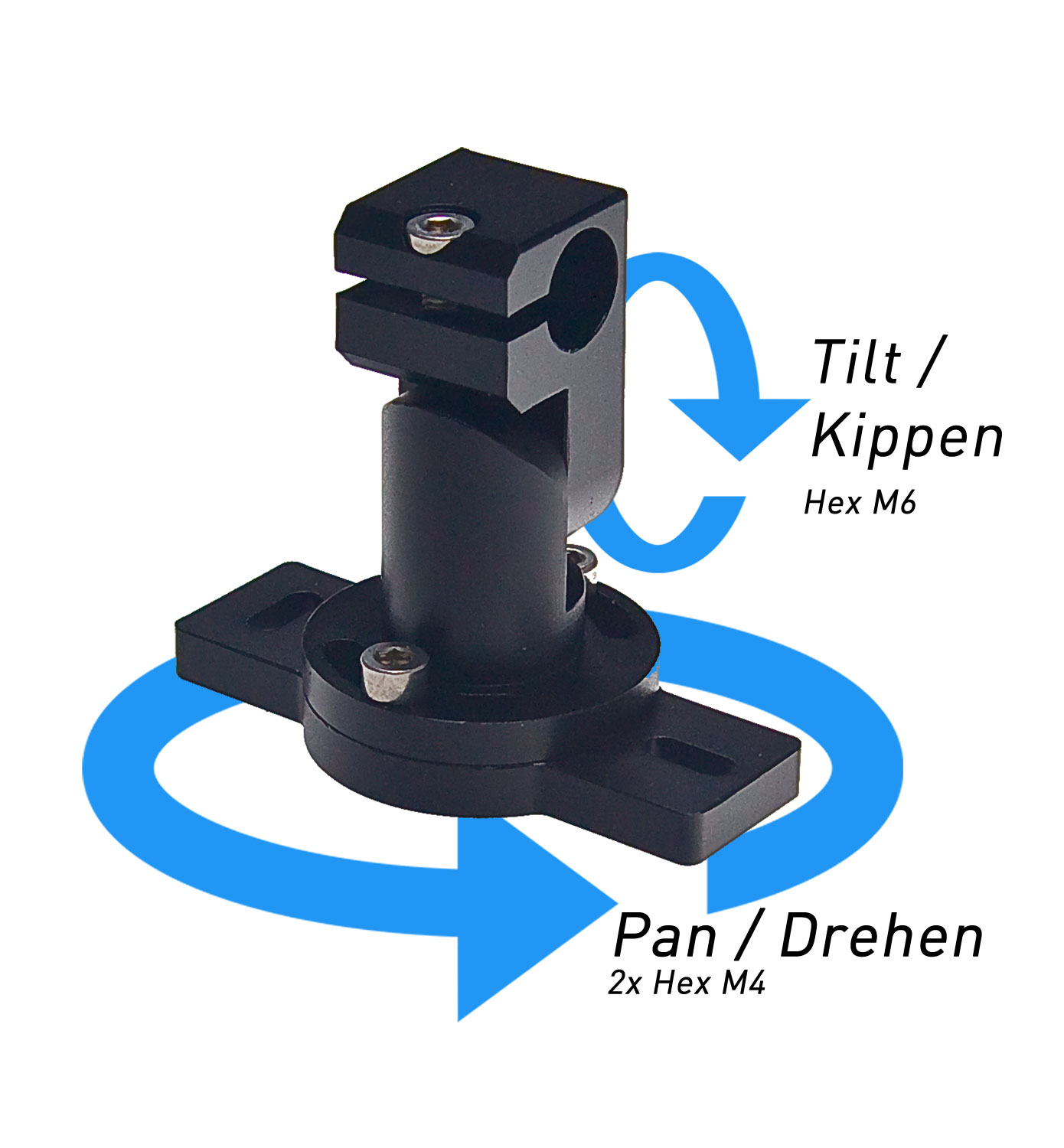

Das zylindrische Gehäuse mit einem Durchmesser von 18mm lässt sich leicht in die mitgelieferte, justierbare Halterung setzen. Hierbei wird der Linienlaser geklemmt, damit das Gehäuse nicht beschädigt wird. Gleichzeitig wird auch die erzeugte Wärmeleistung, die jedoch bei diesen Modulen sehr gering ist, über die Klemmung an eine metallische Fläche abgeführt. Die Linienlage wird einfach durch Verdrehung des Lasermoduls in der Halterung eingestellt. Die stabile Halterung aus Aluminium lässt sich in Pan und Tilt einstellen und festklemmen. Im Montagefuss sitzt zusätzlich ein Führungsstift für den sauberen Rundlauf während des Justagevorgangs. Die Montageplatte lässt eine Befestigung von vorne als auch von hinten über Gewindeeinsätze zu.
Wird der Laser senkrecht über einer Arbeitsplatte montiert, so ergibt sich die Linienlänge aus dem Abstand und dem Projektionswinkel. Bei Schrägmontage kann sich die Linienlänge deutlich verlängern.
Lasersicherheit
Detaillierte Infos zur Lasersicherheit und Klassifizierung finden Sie
hier
Hinweise:
- Laserklasse beachten!
- Für den Dauerbetrieb muss das Modul in der Halterung montiert werden
Für jegliche Fragen zur Klassifizierung in Ihrer Umgebung stehen wir gern Rede und Antwort.
